特長
◎プローブ式検出器で、現場で鉛直分布の作成などに便利。
◎センサー部を直接浸漬する蛍光測定
◎クロロフィルによる蛍光強度測定。
用途
養殖場、水産資源研究、河川、海、湖沼等の赤潮やアオコ等の環境調査
植物プランクトン（藻類）の葉緑素含有の細胞研究、培養試験等
測定原理
クロロフィルは河川、海、湖沼などの水域に生息する藻類（植物プランクトン）や植物に含まれる葉緑素で光合成反応などに重要な役割を果たします。クロロフィルは青の光を吸収して、赤い光（蛍光）を発生する特徴を有しています。本CHL-502はこの性質を利用して投光部に青色の励起光源を、受光部に赤の蛍光を受光する検出器構造とすることで、植物プランクトンの生きた細胞中のクロロフィルの濃度に応じて発生する蛍光強度をそのまま測定することができ、培養試験や簡易的なクロロフィルの現場測定に適しています。この蛍光強度はプランクトンの種類等で異なりますのでクロロフィルの絶対値を求める場合、アセトン抽出測定法等との相関を求める必要があります。
仕様

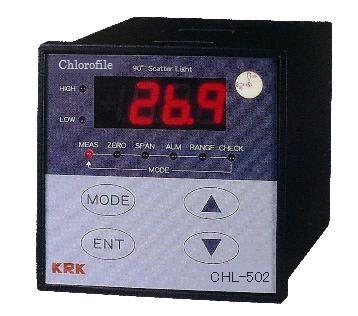

| 品名 | クロロフィルモニター |
| 型式 | ＣＨＬ－５０２ |
| 測定対象 | クロロフィル |
| 測定範囲 | ０．０～２００μｇ／Ｌ（ウラニン換算蛍光強度） |
| 最小分解能 | ０．１μｇ／Ｌ（ウラニン換算蛍光強度） |
| 表示 | ＬＣＤ ３・１／２桁 |
| 測定波長 | 励起波長 ４６０ｎｍ 蛍光波長 ５９０ｎｍ |
| 再現性 | ±２％以内（一定条件で） |
| 測定方式 | 測定部浸漬測定 |
| 伝送出力 | ＤＣ ４～２０ｍＡ（絶縁型 各レンジ共）３レンジ切換式 レンジ１：０．０～１９９．９ レンジ２：０．０～１００．０ レンジ３：０．０～５０．０ |
| 警報接点 | 上限下限 各ａ、ｂ接点（無電圧） 接点容量：ＡＣ１００Ｖ １Ａ以内 |
| ホールド出力 | 外部からの無電圧接点信号入力で電流出力と 接点出力をホールドアウト |
| 測定水条件 | ５～３５℃（凍結しないこと、日光等強い光を避けること） |
| 電源 | ＡＣ ８５～２４０Ｖ ５０／６０Ｈｚ |
| 外形寸法 | ９６×９６×１６３（mm) |
| 重量 | 約１３００ｇ |
| 標準付属品 | 計器、検出器、パネル取付具、ドライバー、取扱説明書 |
仕様(検出器)
| 検出器型式 | 浸漬型 ＣＨＬＤ－１２０ＨN |
| 測定方式 | 側方散乱蛍光測定浸漬型プローブ方式 |
| ケーブル長 | 専用ケーブル ６ｍ標準 |
| 接液部材質 | ＰＶＣ（黒）、硬質ガラス、ＳＵＳ－３０４ |
| 測定条件 | 有機溶剤の存在する検水は測定厳禁 |
校正と測定について
クロロフィルセンサーの絶対値標準の入手が困難である為、第二標準として蛍光物質“ウラニン”標準液（μg/L）で校正して、クロロフィルの濃度に比例して発生する蛍光強度を測定し、ウラニン換算蛍光量からクロロフィルを求めます。
