◎現場設置型小流量オーバーフロー測定
◎浴槽、温泉水、浄水場、工業用水用等
測定概要

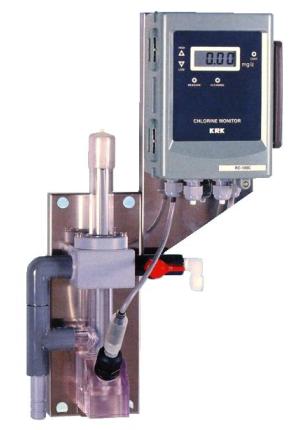

本器は浄水、配水、給水専用の遊離残留塩素計です。特徴として流量補償が簡単なオーバーフロー型フローセルでありながら、捨て水を小流量に抑えた保守的にも経済的にも優れた測定システムとなっております。
特長
- 機械的駆動部のない一定ヘッド＝一定水流フローセル方式
- 無試薬式３電極法ポーラロ式残留塩素計
- 各種出力信号により濃度自動制御及び遠隔監視が可能
- ユニークな２つの電極洗浄機構
オーバーフロー型フローセルとは
標準測定はオーバーフロー型フローセル方式です。
即ち、検水の水位をオーバーフロー管迄上げ、一定のヘッド（水頭）で測定槽に流れ込む検水の流量＝流速が一定になるシステムで、
インライン型より流量補償が簡単で検出器の流量特性がありません。
又、ドレインは大気開放にする必要があり、いわゆる捨て水が毎分約１．５Ｌ程発生しますが可能であれば開放系水槽等へ戻すこともできます。
仕様(コントローラー)
| 型式 | ＲＣ－１００Ｃ |
| 測定成分 | 水道水（浄水、配水、給水）中の遊離残留塩素 |
| 測定原理 | 無試薬式ポーラログラフ法 |
| 測定方式 | ビーズ洗浄型微小固体３電極方式 |
| 測定範囲 | ０．００～３．００ｍｇ／L（標準） |
| 表示 | デジタル３桁ＬＣＤ表示 最小分解能：0.01mg/L |
| 再現性 | 繰り返し性：±２％（流量、ｐＨ、温度、導電率一定時） 直線性：±５％ |
| 検水ｐH範囲 | Ａモード：ｐＨ５．８～８．６（変動幅１ｐH以内） |
| 導電率範囲 | ５～１００ｍＳ／ｍ（変動幅１０ｍＳ／ｍ以内） |
| 検水温度 | ０～４０℃（凍結なきこと） |
| 応答時間 | ９０％応答 1分以内 |
| 温度補償 | サーミスターによる自動温度補償 |
| 伝送出力 | ＤＣ４～２０ｍＡ絶縁型 最大負荷抵抗５５０Ω |
| 接点出力 | 上限 1ａ 下限1ａ 制御出力 1ａ（制御幅設定スライドスイッチによる制御幅選択可能） |
| 接点容量 | ＡＣ２５０Ｖ 1Ａ ＭＡＸ．（抵抗負荷） |
| 電解洗浄 | 次のいずれかの操作により電解洗浄シーケンス起動 １）ＣＬＥＡＮ．端子（洗浄トリガ端子）短絡 ２）ＣＬＥＡＮ．キー入力 ３）ＰＯＷＥＲ ＯＮ（パワーオンクリーニング） ４）２４時間タイマー |
| 電源 | ＡＣ８５～２５０Ｖ ５０Hz／６０Hz |
| 消費電力 | 約５ＶＡ |
| 使用温度 | －１０～４５℃ |
| 設置方法 | 壁面取付標準（又は５０Ａのパイプ取付可） |
仕様（サンプリング部）
| 《サンプリング部》 | ＦＣ-３５ |
| 構造 | オーバーフロー型フローセル |
| 検水流量 | ０．３５～０．７ ㍑／ｍｉｎ |
| 検水入口圧力 | 最大0.2MPa 耐圧：O.5MPa |
| 検水温度 | ０～４０℃（凍結なきこと） |
| 接液部材質 | ＰＶＣ、ＰＡ、ガラス、シリコンゴム |
| 検水入口 | Ｒｃ１／４又はφ６×φ４ＰＥチューブ接続 |
| 検水出口 | 外径１５ｍｍφホース継手 φ２２×φ１５軟質網入りチューブ接続 （大気開放、背圧をかけないこと） |
仕様（センサー部）
| 型式 | ＲＥ-２２Ｂ（標準） |
| 検水温度範囲 | ０～４０℃（凍結なきこと） |
| 温度補償 | サーミスタによる自動温度補償 |
| 設置方法 | ＦＣ－３５測定部に取付け |
| 電極洗浄方式 | ビーズによる機械研磨洗浄及び電気化学洗浄の併用方式 |
| ケーブル接続方式 | コネクタ脱着方式 ＣＴ４Ｓ－００５Ｎ（０．５ｍ） |
