◎現場設置インライン型
◎浴槽、温泉水、浄水場、工業用水用等
測定概要

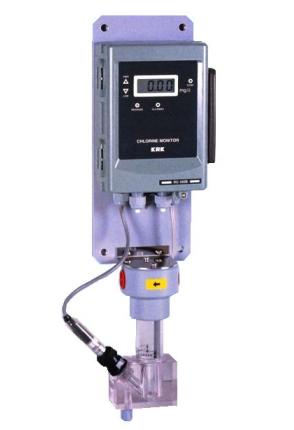

本器は主に浴槽水や遊泳プール等の遊離残留塩素を連続測定するポーラログラフ式遊離残留塩素計です。特長として、捨て水のないインライン測定のため、経済的測定システムで、電極の汚れに対してはビーズ洗浄と電解洗浄機能を有し、電極の感度低下を防止しています。この他浴槽水特有の水質に対応した優れた測定システムになっていますので、安定した残留塩素の測定と制御が可能になります。
特長
標準では遊離残留塩素測定モード（Ａモード）ですが、以下のような場合は
連続電解洗浄が付加された測定モード（Ｂモード）での測定が可能です。
- 残留塩素濃度の変化に比較して、残留塩素計の指示値の動きが鈍い場合
- 短時間（数時間や一日程度）のうちに感度が低下する場合
- 残留塩素が無いにもかかわらず残留塩素の指示が上がっている場合
注意
Ｂモードが使用できない検水
●海水や塩化物等の塩化物イオンが多量（200mg/L以上)に含有した検水
●アンモニア等の結合塩素を生成する物質が多量に含有した検水
インライン型フローセルとは
循環ろ過器の配管からバイパス配管して測定後の水も配管内に戻してしまうため、捨て水がなく経済的ではありますが、
設備工事で濾過配管をいじる必要があり、又目詰まりを防止するために測定槽の前にＳＳ除去フィルターの設置と規定流量
になるように定量弁等で流量制御をする必要があります。
仕様(コントローラー)
| 型式 | ＲＣ－１００Ｂ |
| 測定成分 | Ａモード：遊離残留塩素 Ｂモード：全残留塩素 |
| 測定原理 | 無試薬式ポーラログラフ法 |
| 測定方式 | ビーズ洗浄型微小固体３電極方式 |
| 測定範囲 | ０．００～２．００ｍｇ／L（標準） |
| 表示 | デジタル３桁ＬＣＤ表示 最小分解能：0.01mg/L |
| 再現性 | フルスケールの±５％以内（流量、ｐＨ、温度、導電率一定時） |
| 検水ｐH範囲 | Ａモード：ｐＨ５．８～８．０ Ｂモード：ｐＨ５．８～８．６（急激なｐＨ変動や０．５ｐＨ以上の変動が無きこと） |
| 導電率範囲 | １０ｍＳ／ｍ以上（但し塩化物イオン200mg/L以下で硫黄や塩化物泉は測定不可） |
| 検水温度 | ０～４５℃（凍結なきこと） |
| 応答時間 | ９０％応答 1分以内 |
| 温度補償 | サーミスターによる自動温度補償 |
| 伝送出力 | ＤＣ４～２０ｍＡ絶縁型 最大負荷抵抗５５０Ω |
| 接点出力 | 上限 1ａ 下限1ａ 制御出力 1ａ（制御幅設定スライドスイッチによる制御幅選択可能） |
| 接点容量 | ＡＣ２５０Ｖ 1Ａ ＭＡＸ．（抵抗負荷） |
| 電解洗浄 | 次のいずれかの操作により電解洗浄シーケンス起動 １）ＣＬＥＡＮ．端子（洗浄トリガ端子）短絡 ２）ＣＬＥＡＮ．キー入力 ３）ＰＯＷＥＲ ＯＮ（パワーオンクリーニング） ４）２４時間タイマー |
| 電源 | ＡＣ８５～２５０Ｖ ５０Hz／６０Hz |
| 消費電力 | 約５ＶＡ |
| 使用温度 | －１０～４５℃ |
| 設置方法 | 壁面取付標準（又は５０Ａのパイプ取付可） |
仕様（サンプリング部）
| 《サンプリング部》 | ＦＣ-４０ |
| 構造 | インライン型フローセル |
| 検水流量 | １．３ ㍑／ｍｉｎ±２０％以内で使用すること |
| 検水入口圧力 | 耐圧：O.5MPa 圧力損失３．５ＫＰａ（約360mmH2O）以下 |
| 検水温度 | ０～４５℃（凍結なきこと） |
| 接液部材質 | ＰＶＣ、ＰＡ、アルミナ、シリコンゴム |
| 検水入口 | Ｒｃ１／２（ネジ締めトルク２Ｎ・ｍ以下） |
| 検水出口 | Ｒｃ１／２（ネジ締めトルク２Ｎ・ｍ以下） |
仕様（センサー部）
| 型式 | ＲＥ-２２Ｂ（標準） |
| 検水温度範囲 | ０～４５℃（凍結なきこと） |
| 温度補償 | サーミスタによる自動温度補償 |
| 設置方法 | ＦＣ－４０測定部に取付け |
| 電極洗浄方式 | Ａモード：ビーズによる機械研磨洗浄 Ｂモード：ビーズによる機械研磨洗浄及び連続電解洗浄 |
| ケーブル接続方式 | コネクタ脱着方式 ＣＴ４Ｓ－００５Ｎ（０．５ｍ） |
