特長
- バックライト付液晶表示
- 保守時の出力ホールド機能付（外部からのホールドも可能）
- 校正、測定は簡単なキー操作
- 高濃度用／低濃度用導電率電極
- 耐薬品性、耐温度性導電率センサー
計器仕様

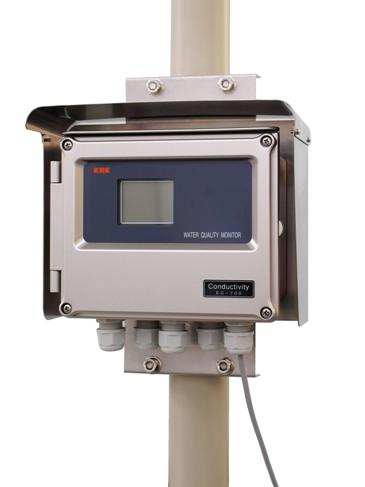

| 品名 | 現場設置型 中高濃度測定用導電率計 | 現場設置型 低中濃度測定用導電率計 |
| 型式 | ＥＣ－７００－Ｈ | ＥＣ－７００－Ｌ |
| 標準 付属 電極 |
ＥＣＤ－４Ｃ（セル定数４００ｍ－１） 旧単位でのセル定数は４．０ｃｍ－１ |
ＥＣＤ－１Ｃ（セル定数１００ｍ－１） 旧単位でのセル定数は１．０ｃｍ－１ |
| 測定 方式 |
交流２電極法 | |
| 表示 | ＬＣＤ ４桁（バックライト機能付） | |
| 測定 範囲 |
０～２０Ｓ/ｍ（ＳＩ単位） ０～２００ｍＳ/cm（旧単位） ０～１００℃（水温） |
０～２０００ｍＳ/ｍ（ＳＩ単位） ０～２０ｍＳ/cm（旧単位） ０～１００℃（水温） |
| 表示 範囲 （分解能） |
ＳＩ単位 ０．０００～０．２００Ｓ/ｍ ０．０００～２．０００Ｓ/ｍ ０．００ ～２０．００Ｓ/ｍ 旧単位 ０．０００～２．０００ｍＳ/ｃｍ ０．００ ～２０．００ｍＳ/ｃｍ ０．０ ～２００．０ｍＳ/ｃｍ 水温 ０．０～１００．０℃ |
ＳＩ単位 ０．００～２０．００ｍＳ/ｍ ０．０ ～２００．０ｍＳ/ｍ ０ ～２０００ ｍＳ/ｍ 旧単位 ０．０００～０．２ｍＳ/ｃｍ ０．０００～２．０００ｍＳ/ｃｍ ０．００ ～２０．００ｍＳ/ｃｍ 水温 ０．０～１００．０℃ |
| 再現性 | 各測定レンジの最小表示±１digit | |
| 伝送 出力 |
ＤＣ４～２０ｍＡ（絶縁型）、負荷抵抗５５０Ω以下 水温は表示だけで出力なし | |
| 警報 接点 出力 |
上限、下限 各ａ接点（無電圧） 接点容量：ＡＣ２００Ｖ １Ａ以内（負荷抵抗） ヒステリシス接点機能付 |
|
| ホールド 機能 |
下記の①または②の方法で伝送出力及び警報接点出力をホールド可能 ①ＭＡＩＮＴＥキー操作時 ②洗浄器等からの外部無電圧接点入力時 |
|
| 温度 補償 |
自動温度補償 | |
| 温度 係数 |
０．００～９．９９％／℃の範囲で任意に設定可能 | |
| セル 定数 |
任意に設定可能 | |
| 電源 電圧 |
ＡＣ８５～２４０Ｖ ５０／６０Ｈｚ | |
| 消費 電力 |
約１０ＶＡ以下 | |
| 周囲 条件 |
温度：－５～４５℃、湿度：８５％ＲＨ以下 | |
| 構造 | 屋外設置、耐塵、防噴流型（ＩＰ６５相当） | |
| 外形 寸法、 及び 重量 |
計器本体：２１５×１７０×９５ 約１．７５ｋｇ（取付板付） フード付：２４４×１９６×１０５ 約２．５ｋｇ（取付板付） |
|
| 材質 | 本体：ポリカーボネート、表面メタリックシルバー塗装付（耐天候性） | |
| 設置 方法 |
５０Ａポール又は壁取付け | |
| 配線口 | ケーブルグランド５ヶ所（外形φ６～φ１０ケーブル適用） ケーブルグランドを外し電線管接続可（Ｇ１／２） |
|
| 標準 構成 |
計器本体（取付板付）、導電率電極、保証書、取扱説明書 | |
| 標準外 付属 |
校正用塩化カリウム標準液、中継器、中継ケーブル、流通型測定槽（ＰＶＣ） ５０Ａポールスタンド、日除けフード |
検出器仕様
| 品名 | 中高濃度測定用導電率電極 | 低中濃度測定用導電率電極 |
| 型式 | ①標準型導電率電極 ＥＣＤ－４ＣＹ ②ネジ込み型導電率電極 ＥＣＤ－４ＣＹ－ＰＴ３／４ ③流通型ネジ込み型導電率電極 ＥＣＤ－４ＣＹ－ＰＴ３／４ ④フランジ取付型導電率電極 ＥＣＤ－４ＣＹ－Ｆ |
①標準型導電率電極 ＥＣＤ－１ＣＹ ②ネジ込み型導電率電極 ＥＣＤ－１ＣＹ－ＰＴ３／４ ③流通型ネジ込み型導電率電極 ＥＣＤ－１ＣＹ－ＰＴ３／４＋ＥＣＤ－ＦＨ ③フランジ取付型導電率電極 ＥＣＤ－１ＣＹ－Ｆ |
| 用途 | 中高濃度測定用 | 低中濃度測定用 |
| セル 定数 |
４００ｍ－１（旧単位：４．０ｃｍ－１） | １００ｍ－１（旧単位：１．０ｃｍ－１） |
| 測定 範囲 |
０．１ｍＳ／ｍ～２０Ｓ／ｍ （旧単位では１μS／cm～200mS/cm） |
０．１ｍＳ／ｍ～２０Ｓ／ｍ （旧単位では１μS／cm～200mS/cm） |
| 測定 原理 |
交流２電極法 | |
| 測定液 温度 |
０～８０℃ | |
| 接液部 材質 |
ＰＰＳ、カーボン、バイトン、ＰＰ | |
| 設置 方法 |
①ネジ込み ②投込み ③フランジ取付（相フランジ、測定槽別途） ④流通型（流通型ＥＣＤ－ＦＨ別途） |
|
| ケーブル長 | ５ｍ標準 ※ケーブル長はできるだけ最短の長さに指定してください |
