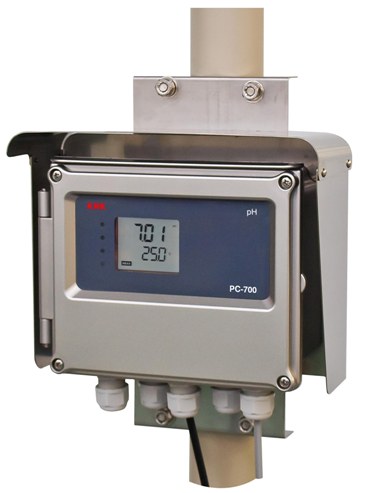

現場型4線式 pH計 PC-700 現場型4線式 ORP計 OC-700

特長

  1. バックライト付液晶表示
  2. 保守時の出力ホールド機能付(外部からのホールドも可能)
  3. 測定値シフト機能付
  4. ヒステリシス設定機能、平均化機能付
  5. 温度測定表示(温度センサー付電極の場合のみ)

計器仕様

 品 名  現場設置型 4線式pH計現場設置型 4線式ORP計
 型 式  PC-700OC-700
 測定方式 ガラス電極法白金電極法
 表 示 LCD3・1/2桁(バックライト機能付)
 測 定 範 囲  pH:0.00~14.00
 水温:0.0~50.0℃
(温度素子内蔵電極使用の場合のみ)
ORP:0~±1900mV
水温:無
 表 示 分 解 能  pH:0.01
 水温:0.1℃
ORP:1mV
 再現性 ±0.05pH以内 ±2mV以内
 伝 送 出 力 DC4~20mA(絶縁型)、負荷抵抗550Ω以下
 スケーリング機能付
 1pH間隔で任意のレンジ設定可能
 出荷時0~14pH
 100mV間隔で任意のレンジ設定可能
 出荷時-700~+700mV
 警 報 接 点    上限、下限 各a接点(無電圧)、ヒステリシス設定機能付
 接点容量:AC200V 1A(抵抗負荷)以下
 ホールド機能 下記1又は2で伝送出力と警報接点出力をホールド
 ①保守モードスイッチ操作時
 ②洗浄器等からの外部無電圧接点入力時
 測定値シフト機能 ±1pH以内 ±100mV以内
 温 度 補 償   ①固定:1kΩ固定抵抗標準付
 (温度補償無電極使用の場合)
 ②自動:(温度補償付pH電極使用の場合)無
 電源電圧 AC85~240V 50/60Hz
 消費電力 約10VA
 周囲温度 -5~45℃
 構造 屋外設置、耐塵、防噴流型(IP65相当)
 外形寸法、及び重量 計器本体:215×170×95 約1.75kg(取付板付)
 フード付:244×196×105 約2.5kg(取付板付)
 材質 本体:ポリカーボネート、表面メタリックシルバー塗装付(耐天候性)
 設置方法 50Aポール又は壁取付け
 配線口 ケーブルグランド5ヶ所(外形φ6~φ10ケーブル適用)
 ケーブルグランドを外し電線管接続可(G1/2)
 標準構成 構成1:計器本体(取付け板付)、日除けフード
 構成2:計器本体(取付板付)、日除けフード
      電極(種類はご指定)、PPホルダー(1m)、ホルダーL支持具
      電極内部液:500mL、ビーカー:3ヶ
      校正用セット:pH標準液(pH4、pH7)、但しORP計の場合は付属せず
 標準外付属 50Aポールスタンド、中継器、流通ホルダー、洗浄機

電極、その他仕様pH電極仕様

 型式 用途/内部液 圧力、温度補償 常用温度範囲 ボディ材質ケーブル
 GR-1  一般用/補充型/スリーブ 常圧、無 0~45℃ ガラス/シリコンゴム 5m
 GR-11  一般用/補充型/スリーブ 常圧、1kΩ 0~45℃ ガラス/シリコンゴム 5m
 GR-1B  高温用/補充型/セラミック 常圧、無 0~45℃ ガラス/シリコンゴム 5m
 MK-1  一般用/無補充型/セラミック 0.2MPa以下、無 0~45℃ PP/ガラス/シリコンゴム 5m
 MK-11  一般型/無補充型/セラミック 0.2MPa以下、1kΩ 0~45℃ PP/ガラス/シリコンゴム 5m
 GR-10A  一般用/補充型/スリーブ 常圧、無 0~45℃ ガラス/シリコンゴム 5m

ORP電極仕様

 型式 用途/内部液 圧力 常用温度範囲 ボディ材質ケーブル
 OR-1  一般用/補充型/スリーブ 常圧 0~45℃ ガラス/シリコンゴム 5m
 MK-OR  一般用/無補充型/セラミック 常圧 0~45℃ ガラス/シリコンゴム 5m
 MK-ORF  流通型/無補充型/セラミック 0.2MPa以下 0~45℃ ガラス/シリコンゴム 5m

電極ホルダー

 型式 浸漬型 PP-1 流通型 HF-11
 接液部材質  シリコンゴム、PP ブチルゴム、PVC常圧
 測定液温度  0~50℃ 0~50℃
 測定液圧力  0.02MPa以下 0.2MPa以下
 ホルダー長  1m、1.5m、2mよりご指定
 組み合わせ電極  OR-1、MK-OR、MK-11 MK-11、MK-OR
