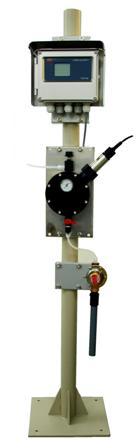

現場設置型 濁度・色度モニター TCR-700W

特長

  1. 濁度と色度を同時測定
  2. ワイパー洗浄器付検出器(TCRD-60W):指定
  3. 保守時の出力ホールド機能付(外部からのホールドも可能)
  4. 校正、測定は簡単なキー操作
  5. 濁度の影響を受けずに色度の測定が可能

計器仕様

 品 名  現場型 濁度・色度モニター
 型 式  TCR-700W
 測定原理  2波長透過光測定法
 表 示 上段:濁度(度)
 下段:色度(度)
 測定範囲  濁度:0~50度(ポリスチレン濁度)
 色度:0~50度(塩化白金酸コバルト標準)
 分解能  0.01度:11度以下の範囲
 0.1度:11~50度の範囲
 再現性  ±2%以内/FS
 伝送出力 濁度・色度用DC4~20mA(絶縁型)、
 各1回路
 4レンジ手動選択 負荷抵抗250~500Ω
 レンジ1:0~5度 レンジ2:0~10度
 レンジ3:0~20度  レンジ4:0~50度
 濁度補正 色度信号から濁度信号を自動演算補正方式
 接点出力    濁度・色度用 無電圧a接点(各1回路)
 接点容量:AC200V 1A(抵抗負荷)以下
 ホールド機能 下記1又は2で伝送出力と警報接点出力をホールド
 ①保守モードスイッチ操作時
 ②洗浄器等からの外部無電圧接点入力時
 電源電圧 AC85~240V 50/60Hz
 付加機能 洗浄器駆動/各種設定機能/洗浄出力
 周囲条件 温度:-5~45℃、湿度:85%RH以下
 構造 屋外設置、耐塵、防噴流型(IP65相当)
 外形寸法、及び重量 計器本体:215×170×95 約1.75kg(取付板付)
 フード付:244×196×105 約2.5kg(取付板付)
 材質 本体:ポリカーボネート、表面メタリックシルバー塗装付(耐天候性)
 設置方法 50Aポール又は壁取付け
 配線口 ケーブルグランド5ヶ所(外形φ6~φ10ケーブル適用)
 ケーブルグランドを外し電線管接続可(G1/2)

濁度・色度検出器仕様

 原理 2光路2波長透過光測定方式
 型式  A:TCRD-60W(ワイパー付)
 B:TCRD-60(ワイパー無)
 測定波長 濁度:880nm
 色度:390nm
 測定システム  A.流通型測定:脱泡槽、流通ホルダー①、検出器
 B.流通型測定:流通ホルダー②、減圧弁、検出器
 洗浄器
 (指定)
 スイング式ワイパー自動洗浄方式
 洗浄周期:1時間毎に1回標準
      (0.5~12時間毎設定可能)
 洗浄回数:1回(1~5回設定可能)
 ケーブル PVC被膜、6m標準
 接液部材質  検出器光学部:強化ガラス、PVC、SUS-304
 試料水条件 0~40℃、溶剤、フッ酸、気泡の共存不可
 (気泡が含まれる場合は脱泡槽を使用してください)

標準構成A:流通型システム①
  変換器、検水槽、流通ホルダー①、検出器、校正容器、
  PPチューブ(4×6)4m
B:流通型システム②
  変換器、減圧弁、流通型ホルダー②、検出器
  PPチューブ(4×6)4m、校正容器
標準外付属品濁度、色度標準液、ポールスタンド
交換用ワイパーゴム、日除けカバー
