液体濃度計 ＣＲ－５０２Ｐ
概要
- 本器は硫酸銅エッチング液や、ニッケルエッチング液、各種液体の濃度を
インライン型吸光度センサーで連続的に精度良く測定することができます。
測定波長と測定光路長は液体の種類や濃度に対応して選択し、専用液体濃
度計として使用することができます。
接液部材質は耐薬品性が高く、又指示変換器は保守時に外部からの保守信
号入力することで、ホールドアウト機能を標準装備しています。
特長
- 硫酸銅、ニッケル等、各種液体濃度を測定可能
- 耐薬品性の高いインライン型吸光光度法液体濃度計
- ３レンジ切換式、伝送出力 ４～２０ｍＡ ＤＣ
- 外部からの保守接点信号入力で伝送出力ホールド機能付
- ニーズに対応、測定単位はｇ／ｌ、％、Ａｂｓ、変更可能

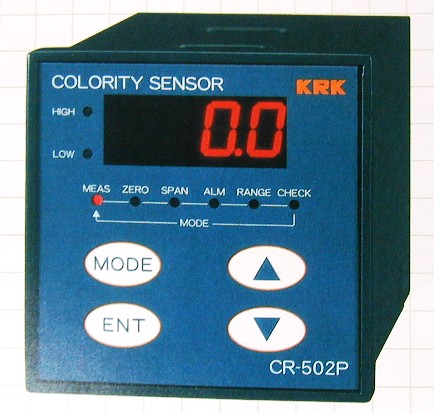

指示変換器 仕様
| 品名 | インライン型 液体濃度計 |
| 型式 | ＣＲ－５０２Ｐ |
| 測定対象 | 各種プロセスの高濃度液体の濃度 |
| 測定原理 | 吸光光度法 |
| 測定波長 | ６６０ｎｍ標準 |
| 測定範囲 | 液体の種類、濃度によりご指定 |
| 分解能 | 測定範囲に依存 |
| 伝送出力 | ４～２０ｍＡ ＤＣ、絶縁型、負荷抵抗２５０～５００Ω |
| 警報接点 | 上限下限各ａ、ｂ接点（無電圧）、 接点容量 ＡＣ２００Ｖ １Ａ以下 |
| ホールド出力 | 外部からの無電圧接点信号入力で電流出力と接点出力を ホールドアウト |
| 電源 | ＡＣ８５～２４０Ｖ ５０／６０Ｈｚ |
| 外形寸法 | ９６（Ｗ）×９６（Ｈ）×１６３（Ｄ）ｍｍ |
| 重量 | 約１．３ｋｇ |
| 標準構成 | 指示変換器、インライン検出器、パネル取付具、取扱説明書 |

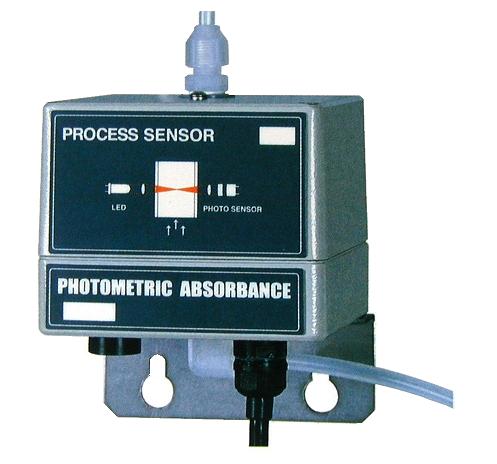

液体濃度計検出器
| 型式 | ＣＲＤ－３Ｐ |
| 測定波長 | ６６０ｎｍ（その他波長はご指定） |
| 接液部材質 | 硬質ガラス、フッ素樹脂又はＰＶＣ |
| 測定光路長 | ３ｍｍ標準（ご指定１、５、１０、１５ｍｍ） |
| 接続 | ４×６（ｍｍ）、ＰＰ又はＦＥＰチューブ |
| 測定水条件 | 圧力：０．３ＭＰａ以下 温度：０～５０℃以下 |
| 検出器ケース | アルミダイキャスト |
| 構造 | 防水、防塵構造、ＩＰ６５相当 |
| 外形寸法 | １００（Ｗ）×８７（Ｈ）×８０（Ｄ）ｍｍ |
| 取付方法 | 壁掛け又はポール（５０Ａ）取付接続 |
| ケーブル | ３ｍ標準 |
| 標準付属 | 検出器取付具 |
| 標準外付属 | 権水槽、ＳＳ濁度除去装置 |
