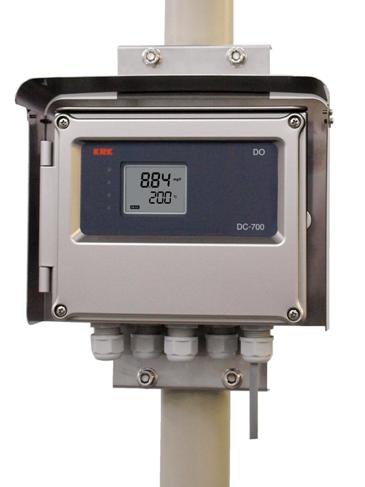

現場型 溶存酸素計(DO計) DC-700

特徴

  1. 暗い時でも読み取り可能なバックライト付液晶表示
  2. 保守時の出力ホールド機能付
  3. 運転管理上の値に合わせる測定値シフト機能付
  4. ヒステリシス設定機能、平均化機能付
  5. 校正と測定は簡単なキー操作
  6. カートリッジ式DOセンサーで交換が簡単

指示変換器仕様

型式DC-700
測定原理ガルバニ電極法、カートリッジセンサー式
表示LCD 4桁2段(バックライト付)
測定範囲DO(上段表示):0.00~20.00mg/l
水温(下段表示):0.0~50.0℃(温度は表示のみ)
再現性±0.1mg/L以内(等価入力で)
伝送出力DC 4~20mA(絶縁型) 最大負荷抵抗550Ω以下
  レンジ1:0.00~5.00mg/L(手動切替)
  レンジ2:0.00~10.00mg/L(手動切替)
  レンジ3:0.00~ 20.00mg/L(手動切替)
警報接点上限・下限 各a接点(無電圧)、ヒステリシス設定機能付
接点容量AC200V 1A以内(抵抗負荷)
ホールド機能下記1又は2で伝送出力と警報接点出力をホールド
 ①MAINTEキー操作時
 ②洗浄器等からの外部無電圧接点入力時
温度補償半導体温度素子による自動温度補償
塩分補正塩素イオン濃度0又は19000mg/L(計器内部切換)
工場出荷時は0mg/L
校正機能①空気校正 ②飽和水による校正
電源電圧AC85~240V、50/60Hz
消費電力約10VA以下
周囲条件温度:-5~45℃、湿度:85%RH以下
構造屋外設置、耐塵、防噴流型(IP65相当)
外形寸法計器本体:215×170×95 約1.75kg(取付板付)
 フード付:244×196×105 約2.5kg(取付板付)
材質本体:ポリカーボネート、表面メタリックシルバー塗装付(耐天候性)
設置方法50Aポール又は壁取付け
配線口ケーブルグランド5ヶ所(外形φ6~φ10ケーブル適用)
 ケーブルグランドを外し電線管接続可(G1/2)
標準構成計器本体(取付板付):日除けフードはご指定、
DO検出器:プローブ+センサー(OXNIT:OX-VW2)
酸素ゼロ剤、DO飽和表、取扱説明書
標準外構成中継器、延長ケーブル、検出器取付けフランジ、ジェット洗浄器

工業用DO検出器仕様

品名工業用DO検出器
測定方式ガルバニ電池法、カートリッジセンサー式
型式(1)浸漬型プローブ:OXP-2VNY-H(フランジ取付はご指定)
(2)投込型プローブ :OXP-2VNY-SK(重り付)
(3)DOセンサー :OXNIT OX-VW2
試料水条件温度:0~40℃
流速:10cm/sec以上
溶剤共存不可、凍結なきこと
ケーブル5m標準(ご指定:ケーブル延長)
浸漬型ホルダー1.5m標準(ご指定:L=2m)
標準付属品DOセンサー OXNIT OX-VW2
