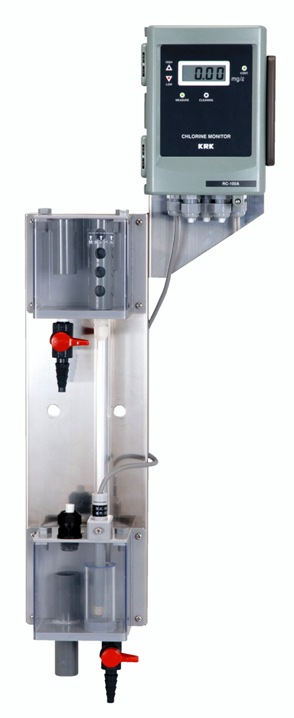

有効塩素濃度計 RC-100A-27

特徴

  1. 中濃度 有効塩素濃度計
    本器は5mg/L ~200mg/L での中濃度有効塩素を測定する電気化学式有効塩素濃度計です。
  2. ビーズ洗浄+電気化学的自動洗浄併用型電極でトラブルフリー。
    有機物による感度低下、汚れ等に関してはビーズによる機械洗浄を実施し、電極面の汚染や酸化皮膜等による感度低下に対しては電気化学的な洗浄を行うことにより対応し、長期間の安定性を確立。機械的駆動部がないので故障知らずの残留塩素検出/洗浄機構です。
  3. 3電極法ポーラログラフィセンサー
    電気化学式測定法を応用した有効塩素濃度計で、センサ部は貴金属で作用極、対極、比較極の3電極から構成されています。作用極に有効塩素の還元反応が起こるような電圧を印加する事により作用極部分で濃度分極を生じた一定の拡散層が形成され、この間を拡散して電極表面に達する物質移動の速度が律速になり拡散電流が得られます。従って、検水中の干渉物質や電導度の影響を受けにくく広範囲の検水に対応できます。

計器部仕様

変換器RC-100A-27
測定成分有効塩素成分
測定原理無試薬ポーラログラフ法
測定方式ビーズ洗浄型微小3電極方式
有効測定範囲①0.0~50.0mg/L
②0~200mg/L
表示デジタル 3桁 LCD表示 最小分解能:①0.1mg/L、②1mg/L
検水pH範囲pH3.5~10.5(急激なpH変動や0.5pH以上の変動の無きこと)
導電率範囲10mS/m以上(但し塩化物イオン1000mg/L以上でセンサ消耗大)
検水温度0~40℃(凍結無きこと)
応答時間90%応答 1分以内
温度補償サーミスタによる自動温度補償
伝送出力DC4~20mA 絶縁型 最大負荷抵抗 500Ω
接点出力1.上下限 各1a
2.制御出力 1a
(制御幅設定スライドスイッチによるヒステリシス幅選択可能)
接点容量AC 250V 1A MAX.(抵抗負荷)
電極電解洗浄次のいすれかの操作により電解洗浄シークエンス起動
1)CLEAN.端子(洗浄トリガ端子)短絡
2)CLEAN.キー入力
3)POWER ON(パワーオンクリーニング)
4)24時間タイマー
電源AC 85~250V 50/60Hz
消費電力約5VA
周囲温度-10~45℃
設置方法壁取り付けまたは50Aポール取り付け

サンプリング部仕様

型式FC-27
構造オーバーフロー型フローセル
検水流量1.2~2.0L/min.
入口圧力0.2MPa以下
検水温度0~40℃(凍結無きこと)
接液部材質PVC,PE,アルミナ,シリコンゴム
検水入口ホースコネクタ(適合ホース内径12mm~15mm)
検水出口VP20パイプ(大気開放、背圧をかけない事)

センサー部仕様

型式①RE-21C-010N
②RE-30C-010N
検水温度範囲0~40℃(凍結無きこと)
温度補償サーミスターによる自動温度補償
設置方法FC-27測定部に取付け
電極洗浄方式ビーズによる機械研磨洗浄、および連続電解洗浄
ケーブル長約1m
